マグナトム-5000
- 直感的なアイコンベースのプログラミング
- シミュレータ機能
- アキシオウォッシュ自動洗浄
- 自動Xと回転テーブル
- 回転移動
マグナトム-5000は、非常に複雑な切断面をマッピングし、各切断面毎にシュミレーションし、切断位置の確認、修正が可能です。マグナトム-5000は、複雑な形状の切断を可能にするために4つの自動軸、回転テーブルを持つ切断機の中で、最大サイズの切断機です。広々とした1000 mm幅の切断チャンバとスライド式前面扉により、フォークリフトやクレーンを使用する、重量のある大きな試料の取り付けも可能です。
シュミレータ制御による、史上最高に正確な切断
マグナトム-5000は、非常に複雑な切断面をマッピングし、各切断面毎にシュミレーションし、切断位置の確認、修正が可能です。試し切断による、材料や時間の無駄をなくします。ジョイスティックですべての移動がコントロール可能です。ジョイスティックの動作、レーザー光、ソフトウエアを一体にし、、マグナトム-5000は、独自のユーザーインターフェイスを実現しました。プログラミング時、ジョイスティックで切断面の箇所まで移動させ、その正確な位置をシーケンスにロギングします。オペレータに必要な判断は、移動または切断のみです。
再クランピングを不要にする自動回転テーブル
切断面作成の精度はクランピングの品質で決まります。マグナトム-5000は4軸回転自動テーブルを持つ切断機の中で業界最大サイズの切断機です。再クランピングが不要になると、どれだけの工数が削減できるでしょうか4軸での完全自動シーケンスによる切断は、同じ幅、異なる幅の平行断面、傾斜断面をひと続きて実施することができます。マグナトム-5000には、移動中の損傷と切断ホイールの破損を防止する安全移動設定機能があります。
消耗品の減りを抑える 自動RPM補正
マグナトム-5000は切断ホイールの摩耗状態に応じて、RPM最適化機能で自動的に速度を調整します。この機能により、切断ホイール一枚あたり、31%も多くの切断面が作成できます。(ストルアスの特定の消耗品を使用した場合)ストルアスの切断ホイールは、部分的に摩耗を低減する組成物を含んでいます。マグナトム-5000 XYZとXYZRの各モデルでは、内蔵センサが切断ホイールの摩耗状態を監視します。切断ホイールの摩耗状態は機械のアルゴリズムに情報が伝達され、回転速度を増加させます。結果、切断ホイールの生産量を向上させます。
切断にかかる時間を大幅削減し、正確に、狙った位置での切断を可能にする重要機能
-
スピンドルロックにより、切断ホイールを容易に素早く交換することが可能です
スピンドルロックにより、切断ホイールの簡単で素早い交換が可能です。スピンドルロックは切断ホイールの位置を制限せず、どの位置でも固定できます。オペレータはボタンを押して、任意の位置でスピンドルの位置をロックできます。
スピンドルロックにより、切断ホイールを容易に素早く交換することが可能です
-
使いやすいジョイスティックで迅速で簡単なプログラミングが可能です。
使いやすいジョイスティックで、迅速で簡単なプログラミングが可能です。全ての移動をジョイスティックで簡単に制御できます。シンプルな動作で、切断ホイールを移動させ、切断を行います。より多くの位置を切断シーケンスで組み合わせる場合、ボタンを押すだけで位置を簡単にキャプチャし、プログラミングに記録できます。基本的なトレーニングのみで、直感的な操作が可能です。
使いやすいジョイスティックで迅速で簡単なプログラミングが可能です。
-
レーザー光で、切断面の正確な位置を確認できます
レーザー光で、切断面の正確な位置を確認できます。試料のクランピングと位置設定は、時間のかかる作業です。レーザー光とジョイスティックを使用することにより、容易な位置設定が可能です。レーザーが切断ホイールの左側端部を示します。シミュレーション機能では、レーザー光が切断部の位置を示すので、切断前に切断位置を確認できます。
レーザー光で、切断面の正確な位置を確認できます
-
アイコンベースのユーザーインターフェイスによる迅速なプログラミング
直感的なアイコンベースのユーザーインターフェイスで、即座にプログラムを作成可能。数百回さらには数千回の切断面作成も、同じ精度で再現可能です。
アイコンベースのユーザーインターフェイスによる迅速なプログラミング
-
3つのテーブルバリエーションからあらゆるニーズに合わせたクランピングを選択できます
マグナトム-5000には、あらゆるニーズに対応したクランピングを可能にする回転移動の自動XY-テーブル、X-自動移動のXY-テーブル、固定テーブルの3種類のテーブルバリエーションがあります。
3つのテーブルバリエーションからあらゆるニーズに合わせたクランピングを選択できます
-
完全に開く蝶番式側面扉で、切断チャンバへのワークピースの設置が容易です。
大きく開く蝶番式スライド前面扉と広々とした1000 mmの切断チャンバで、ワークピースの設置が容易。フォークリフトやクレーンを使用した重量のある試料の設置も可能です。
完全に開く蝶番式側面扉で、切断チャンバへのワークピースの設置が容易です。
-
切断ホイールをモニタリングし、消耗品の減りを節約します
マグナトム-5000は切断ホイールの摩耗状態に応じたRPM最適化機能で、自動的に速度を調整します。この機能により、切断ホイール一枚あたり、31%も多くの切断面が作製できます(ストルアスの特定の消耗品を使用した場合)。
切断ホイールをモニタリングし、消耗品の減りを節約します
-
ストルアスの特許取得済み自動洗浄洗浄機能:アキシウォッシュを搭載
機械を最適な稼働状態に維持するために日常的に使用するアキシオウォッシュは、ストルアスの特許取得済みの洗浄プログラムです。
ストルアスの特許取得済み自動洗浄洗浄機能:アキシウォッシュを搭載
-
切断チャンバーの簡単で効果的な手動洗浄を実現する強力なウォーターガン
調整可能な水流機構を備えたウォーターガンで、手動によるクリーニングを簡単かつ効率的に行うことができます。また、長尺のホースの使用で切断チャンバー内のあらゆる箇所のクリーニングが可能です。
切断チャンバーの簡単で効果的な手動洗浄を実現する強力なウォーターガン
-
迅速で安定した試料の固定に適した柔軟で使いやすいクランプツール
汎用性が高く使いやすいクランプツールは、あらゆるサイズの規則的および不規則的な形状の試料を取り扱い、十分な安定性と容易な再現性を保証します。
迅速で安定した試料の固定に適した柔軟で使いやすいクランプツール
事実

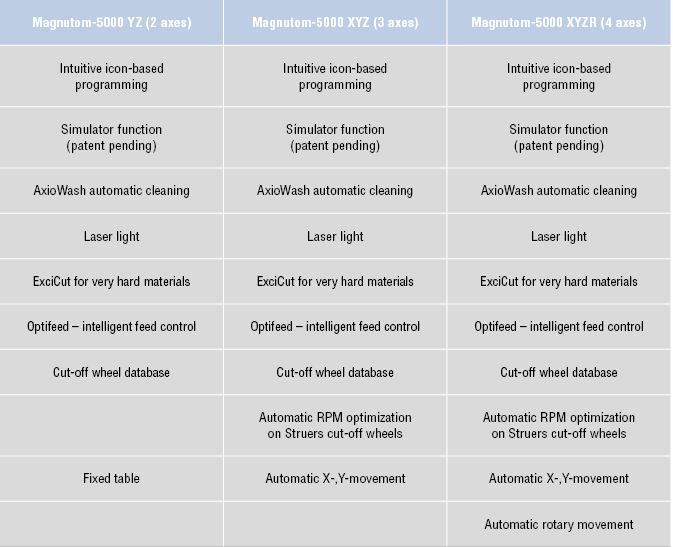

モデルタイプ
マグナトム-5000には3つのモデルがあります。 詳しくは仕様書をご覧ください。
![マグナトム-400](https://www.struers.com/-/media/Struers-media-library/Products/Cutting/Equipment/Magnutom/Magnutom-5000/Model-types/Model-types-974x410.jpg?h=410&w=974&lm=20230828T061759Z&hash=E45B81299A90B2A5A90B2FC69E3C4F44)
直感的なアイコンベースのプログラミング、シミュレータ機能、アキシオウォッシュ自動洗浄、レーザー光、固定テーブルなどの重要機能を搭載。
マグナトム-5000 XYZ (3 軸)
直感的なアイコンベースのプログラミング、シミュレータ機能、アキシオウォッシュ自動洗浄、レーザー光、自動X-テーブル、自動Y-テーブル、X-移動、ストルアス切断ホイールに対しての自動RPM最適化などの重要機能を搭載。
マグナトム-5000 XYZR (4 軸)
直感的なアイコンベースのプログラミング、シミュレータ機能、アキシオウォッシュ自動洗浄、レーザー光、自動X-テーブル、自動Y-テーブル、回転移動、ストルアス切断ホイールに対しての自動RPM最適化などの重要機能を搭載。
ストルアスの装置は、適用される国際指令の規定と従属する規格に準拠しています。
ストルアスの製品は継続的に製品開発されています。 そのため、弊社は予告無く弊社製品を変更することがあります。
![技術データシート](https://cd-us.struers.com/-/media/Struers-media-library/Products/Shared-Images/Product-Tab-Module/Technical-Data/New-tech-sheets-icon.jpg?h=540&w=974&lm=20221014T082800Z&hash=01E8DF17AAF88985A99EC09506AEB016)
![カタログ](https://cd-us.struers.com/-/media/Struers-media-library/Products/Shared-Images/Brochures/Brochure-UK.png?h=540&w=974&lm=20230807T081859Z&hash=22F3895D8BA24030714BC752D412B8DB)
切断用消耗品
-
砥粒切断ホイール
超硬質鉄金属(500 < HV < 1400).
e-shopにアクセス お問い合わせ -
砥粒切断ホイール
高硬質鉄金属 (400 < HV < 800)。
e-shopにアクセス お問い合わせ -
砥粒切断ホイール
硬質鉄金属 (275 < HV < 750)。
e-shopにアクセス お問い合わせ -
砥粒切断ホイール
中硬質鉄金属 (200 < HV < 550)。
e-shopにアクセス お問い合わせ -
砥粒切断ホイール
中軟質鉄金属 (100 < HV < 500)。
e-shopにアクセス お問い合わせ -
砥粒切断ホイール
軟質鉄金属 (75 < HV < 375)。
e-shopにアクセス お問い合わせ -
ダイヤモンド切断ホイール
HV 500-2400の材料用。
e-shopにアクセス お問い合わせ -
CBN切断ホイール
HV 500-2400の材料用。
e-shopにアクセス お問い合わせ -
切断用添加剤
再循環、冷却、洗浄用。
e-shopにアクセス お問い合わせ -
+
-
−
